基礎混凝土結構平面圖

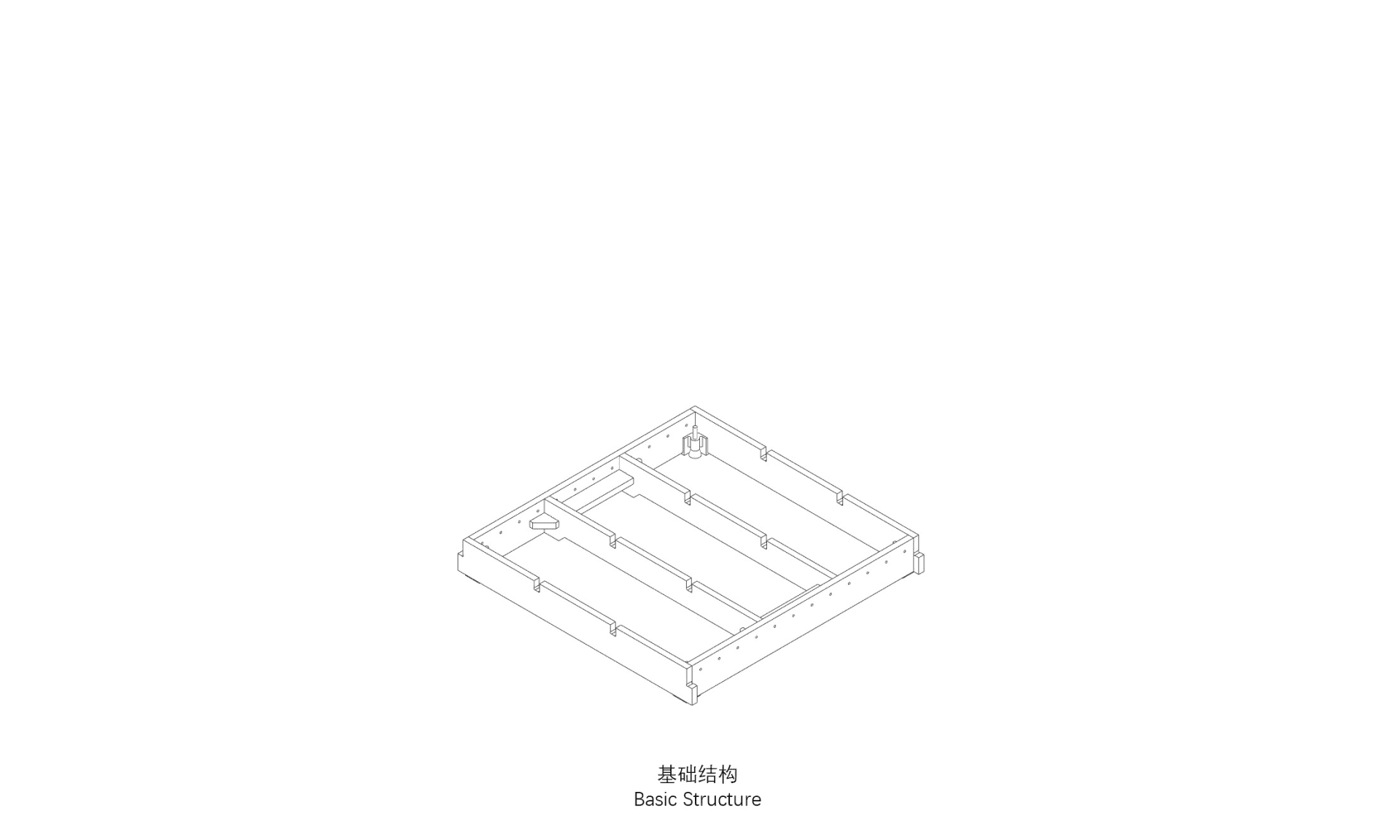

這張技術插圖以極簡等角視角呈現基礎結構平面圖。主色調嚴格採用單色，以乾淨的黑線搭配純白背景，突顯清晰度與精準性。所描繪的材質主要是周邊牆體與結構樓板的鋼筋混凝土，線性元素則代表鋼樑或混凝土樑，將室內空間劃分為不同功能區域。照明透過線條的俐落感來暗示，營造出技術性與分析性的氛圍，而非感性情緒。空間布局為矩形平面，內部隔間呈現非對稱配置，右上方設有明顯的柱子或結構核心。此類圖面對於建築師、結構工程師及營造商在施工規劃初期至關重要，適合用於住宅、商業或工業專案，讓專業人士能在室內設計發展前，先理解基礎的承重框架。
